準(zhǔn)備電機(jī)部件，包括定子、轉(zhuǎn)子、線圈等。

清潔電機(jī)部件表面，確保無(wú)灰塵和油污。

確保工作區(qū)域整潔，以減少雜質(zhì)對(duì)涂層的影響。

預(yù)處理：

對(duì)電機(jī)部件進(jìn)行預(yù)處理，如烘烤或除塵，確保表面干燥和清潔。

檢查電機(jī)部件的表面質(zhì)量，修復(fù)可能存在的缺陷或損傷。

涂料準(zhǔn)備：

準(zhǔn)備絕緣漆料，確保其質(zhì)量和性能符合相關(guān)標(biāo)準(zhǔn)要求。

攪拌涂料以確保其中的成分均勻混合，以獲得均一的涂層效果。

浸漆：

將電機(jī)部件浸入涂料槽中，確保涂料均勻覆蓋整個(gè)表面。

控制浸漆時(shí)間和速度，以確保涂料的厚度和均勻性符合要求。

滴干：

使浸漆的電機(jī)部件自然滴干或者通過(guò)加熱烘干，確保涂料在表面形成均勻的絕緣膜。

防止滴干過(guò)程中的涂料污染或受到外界雜質(zhì)的影響。

固化：

將滴干后的電機(jī)部件放置在特定的溫度環(huán)境中進(jìn)行固化處理。

控制固化時(shí)間和溫度，確保涂料充分固化形成牢固的絕緣層。

質(zhì)量檢驗(yàn)：

對(duì)浸漆完成的電機(jī)部件進(jìn)行質(zhì)量檢驗(yàn)，包括絕緣性能測(cè)試和外觀質(zhì)量檢查。

確保涂層的厚度、均勻性和絕緣性能符合規(guī)范要求。

2、滴浸

這種方法適用于中小型電動(dòng)機(jī)的浸漆處理。缺乏專(zhuān)用設(shè)備的單位可采用手工滴漆工藝。下面介紹一種對(duì)小型電動(dòng)機(jī)繞組進(jìn)行浸漆處理常用的滴漆工藝。

①配方。6101環(huán)氧樹(shù)脂（質(zhì)量比）、桐油順丁烯二酸酐50%，現(xiàn)配現(xiàn)用。

②預(yù)熱。在繞組內(nèi)通電加熱4min左右，溫度控制在100～115℃之間（用點(diǎn)溫度計(jì)測(cè)量），或者將繞組置于干燥爐內(nèi)加熱約0.5h。

③滴浸。將電動(dòng)機(jī)定子垂直置于漆盤(pán)上，當(dāng)電動(dòng)機(jī)溫度降為60～70℃時(shí)開(kāi)始手工滴漆，10min后，將定子翻轉(zhuǎn)，滴浸繞組另一端，直至澆透為止。

④固化。滴浸后，繞組通電固化，繞組溫度保持100～150℃；測(cè)量絕緣電阻值合格（20MΩ）為止，或者將繞組置于干燥爐內(nèi)加熱，溫度同上，時(shí)間約2h（視電動(dòng)機(jī)大小而定），絕緣電阻超過(guò)1.5MΩ時(shí)出爐。

3、滾漆

這種方法適用于轉(zhuǎn)子或電樞繞組的浸漆處理。滾漆時(shí)，往漆槽內(nèi)倒入絕緣漆，將轉(zhuǎn)子置于漆槽內(nèi)，漆面應(yīng)浸沒(méi)轉(zhuǎn)子繞組200mm以上。如果漆槽太淺，轉(zhuǎn)子繞組浸上漆的面積小，則應(yīng)多次滾動(dòng)轉(zhuǎn)子，或者一邊滾動(dòng)轉(zhuǎn)子一邊用刷子刷漆。通常滾動(dòng)3～5次，就可使絕緣漆浸透絕緣。

4、沉浸

批量修理中小型電動(dòng)機(jī)時(shí)，繞組浸漆可實(shí)行沉浸。沉浸時(shí)，先往漆罐中裝入適量絕緣漆，然后吊入電動(dòng)機(jī)定子，使漆液淹沒(méi)定子200mm以上。待漆液浸透繞組和絕緣紙的所有縫隙，便將定子吊起滴漆。浸漆時(shí)若加0.3～0.5MPa壓力。則效果更好。

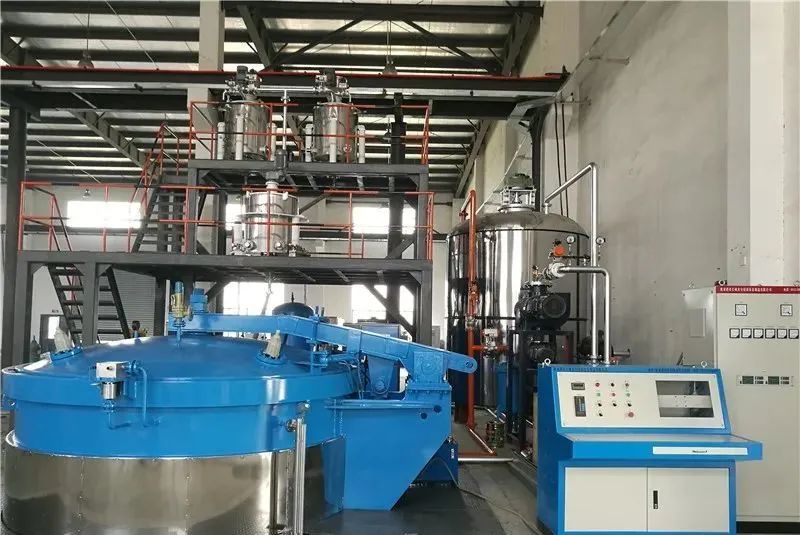

5、真空壓力浸

高壓電動(dòng)機(jī)，以及對(duì)絕緣質(zhì)量要求較高的中小型電動(dòng)機(jī)，其繞組可實(shí)行真空壓力浸漆。浸漆時(shí)，將電動(dòng)機(jī)的定子置于密閉的盛漆容器中，利用真空技術(shù)排除潮氣。繞組浸漆后，在漆面加200～700kPa的壓力，使漆液滲透到繞組的所有縫隙中和絕緣紙的毛細(xì)孔深處，以保證浸漆質(zhì)量。

固化速度：溫度的升高會(huì)加快涂料的固化速度，使其更快形成堅(jiān)固的絕緣層。但是如果溫度過(guò)高，可能導(dǎo)致涂料固化過(guò)快，影響涂料的流平性和絕緣層的致密性。

涂料耐熱性：電機(jī)在工作過(guò)程中可能會(huì)受到較高的溫度影響，因此浸漆后的涂料需要具有良好的耐熱性能，以保證絕緣層在高溫環(huán)境下的穩(wěn)定性和耐久性。

環(huán)境條件控制：除了溫度變化外，環(huán)境濕度等因素也會(huì)影響涂料的固化和絕緣層的質(zhì)量。溫度的變化可能會(huì)伴隨著濕度的變化，因此需要控制好環(huán)境濕度，以確保浸漆過(guò)程的質(zhì)量穩(wěn)定性。

絕緣層的統(tǒng)一性：通過(guò)絕緣浸漆，可以使整個(gè)電機(jī)部件都覆蓋上絕緣涂料，包括繞組在內(nèi)，從而形成一個(gè)統(tǒng)一的絕緣層。這種絕緣層既可以保護(hù)繞組免受外界環(huán)境的侵害，也可以提高整個(gè)電機(jī)的絕緣性能，確保電機(jī)在高壓、高溫等復(fù)雜工況下的安全運(yùn)行。

絕緣性能的協(xié)同作用：絕緣浸漆和繞組浸漆都是提高電機(jī)絕緣性能的重要手段，它們的協(xié)同作用可以有效提高電機(jī)的耐電壓能力、耐熱能力以及抗潮濕能力，從而提高整個(gè)電機(jī)的安全可靠性。
