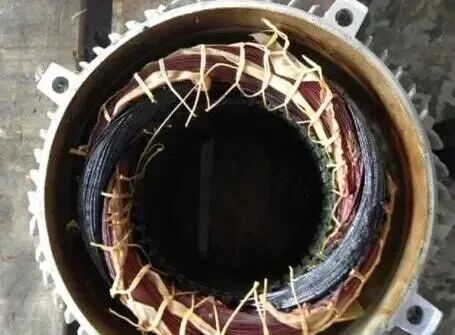

電機(jī)繞組在浸烘過程中，如果掛漆量不足，會(huì)導(dǎo)致多方面性能的下降：

絕緣性能劣化

絕緣漆的核心作用之一是填充繞組間的空隙，形成均勻致密的絕緣層。如果掛漆量不足，繞組內(nèi)部會(huì)殘留空氣或潮氣，導(dǎo)致絕緣電阻下降，局部放電現(xiàn)象加劇。對于高壓電機(jī)而言，這一問題尤為突出，可能引發(fā)繞組擊穿，甚至導(dǎo)致電機(jī)燒毀。

散熱能力下降

絕緣漆不僅提供電氣絕緣，還作為導(dǎo)熱介質(zhì)，將繞組產(chǎn)生的熱量傳遞到鐵芯和機(jī)殼。如果漆膜未能充分填充空隙，繞組的導(dǎo)熱路徑會(huì)受阻，熱阻增大，導(dǎo)致電機(jī)溫升過高。長期高溫運(yùn)行會(huì)加速絕緣材料老化，形成惡性循環(huán)。

機(jī)械強(qiáng)度不足

浸烘工藝的目標(biāo)是將散亂的導(dǎo)線粘結(jié)為一個(gè)堅(jiān)固的整體。如果掛漆量不足，繞組在電磁力、離心力和振動(dòng)作用下容易發(fā)生松動(dòng)，導(dǎo)致絕緣磨損、匝間短路等問題。特別是在頻繁啟停或負(fù)載波動(dòng)較大的工況下，繞組的機(jī)械穩(wěn)定性至關(guān)重要。

絕緣漆粘度的控制不當(dāng)

漆的粘度是影響浸漆效果的關(guān)鍵參數(shù)。漆過稀時(shí)，漆基含量低，難以形成有效漆膜；漆過稠時(shí)，漆液難以滲透到繞組深處，尤其是鐵芯槽底和層間縫隙。許多企業(yè)雖然引入了VPI（真空壓力浸漆）設(shè)備，但對漆粘度的動(dòng)態(tài)監(jiān)控不足，導(dǎo)致浸漆效果不穩(wěn)定。

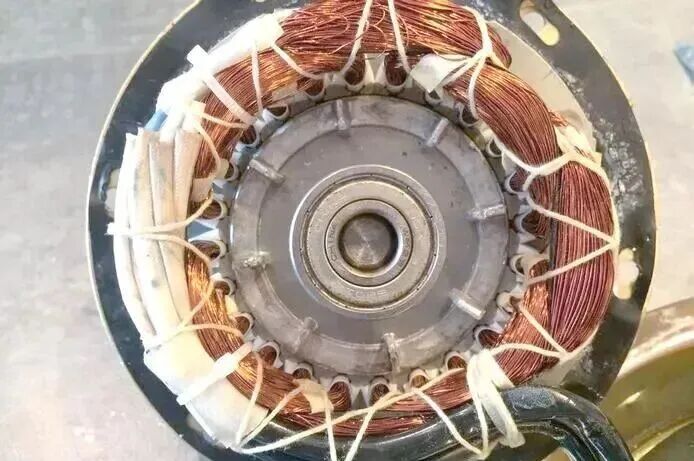

浸烘工藝參數(shù)不合理

● 預(yù)烘不充分：浸漆前若未徹底清除繞組內(nèi)的潮氣和空氣，會(huì)阻礙漆液滲透。

● 烘干溫度與時(shí)間不匹配：溫度過低時(shí)，漆液未充分固化即流失；溫度過高時(shí)，漆膜表面快速硬化，內(nèi)部溶劑難以揮發(fā)，形成“外干內(nèi)濕”的結(jié)構(gòu)。

● 固化時(shí)間不足：部分企業(yè)為追求效率，縮短烘干時(shí)間，導(dǎo)致漆膜固化不完全，機(jī)械強(qiáng)度不足。

設(shè)備與操作問題

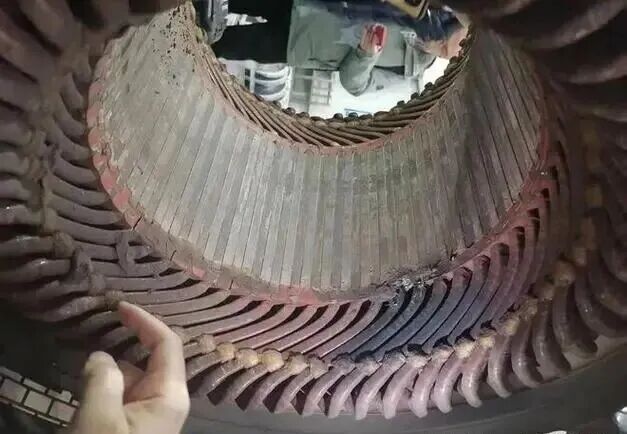

傳統(tǒng)的烘干設(shè)備中，繞組處于靜止?fàn)顟B(tài)，漆液在重力作用下向下流動(dòng)，導(dǎo)致上下部分漆膜厚度不均。此外，浸漆設(shè)備的真空度、壓力保持時(shí)間等參數(shù)若未定期校準(zhǔn)，也會(huì)直接影響浸漆效果。

材料管理

建立嚴(yán)格的漆粘度監(jiān)測制度，根據(jù)環(huán)境溫濕度調(diào)整稀釋比例，確保漆液流動(dòng)性與滲透性的平衡。

選用兼容性好的絕緣漆，避免與電磁線、槽絕緣等材料發(fā)生化學(xué)反應(yīng)。

工藝優(yōu)化

○ 強(qiáng)化預(yù)烘環(huán)節(jié)：通過階梯式升溫，確保繞組內(nèi)部潮氣充分逸出。

○ 推行旋轉(zhuǎn)烘干工藝：在烘干過程中使繞組緩慢旋轉(zhuǎn)，利用離心力使漆液均勻分布，避免局部積漆或缺漆。

○ 制定科學(xué)的固化曲線：根據(jù)絕緣漆的固化特性，設(shè)置合理的升溫、保溫和降溫階段，確保漆膜內(nèi)外同步固化。

設(shè)備升級與過程控制

定期對VPI設(shè)備的真空系統(tǒng)、壓力罐和管路進(jìn)行密封性檢測，確保工藝穩(wěn)定性。

引入自動(dòng)化控制系統(tǒng)，實(shí)時(shí)監(jiān)控浸漆時(shí)間、真空度、壓力值等參數(shù)，減少人為操作誤差。

對每批次繞組的掛漆量進(jìn)行抽樣檢測，結(jié)合電氣性能測試，形成閉環(huán)質(zhì)量控制。

1、引入在線粘度計(jì)，每班次檢測漆液狀態(tài)并及時(shí)調(diào)整；

2、將傳統(tǒng)的靜態(tài)烘干改為旋轉(zhuǎn)烘干，使繞組掛漆均勻性提升30%以上；

3、建立浸烘工藝數(shù)據(jù)庫，通過大數(shù)據(jù)分析優(yōu)化工藝參數(shù)。

4、改進(jìn)后，電機(jī)繞組的平均掛漆量顯著增加，故障率下降45%，產(chǎn)品壽命大幅提升。
