連接器常用銅合金材料概況
發布時間：2025年8月19日 |
文章來源：解密連接器設計 |
瀏覽次數：396 |
訪問原文
? ? 連接器用銅合金牌號眾多，下面就連接器常用的銅合金牌號，按加工方式進行整理如下，方便大家按加工方式、導電率進行初步設計選擇。

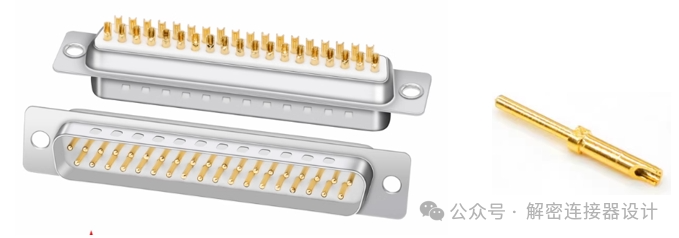

? ? 通常連接器pin針的加工方式有切削加工、冷鐓加工、沖壓加工等。切削加工常用于生產實心的圓pin針，如D-sub連接器里用的實心pin針，多用走心機設備進行一次性成型出來，走心機可以對銅棒進行車外圓、鉆孔、攻絲、銑扁位、倒角等加工工藝，可實現實心pin針的快速加工，特點是無需開模，加工靈活，但成本也相對較高。

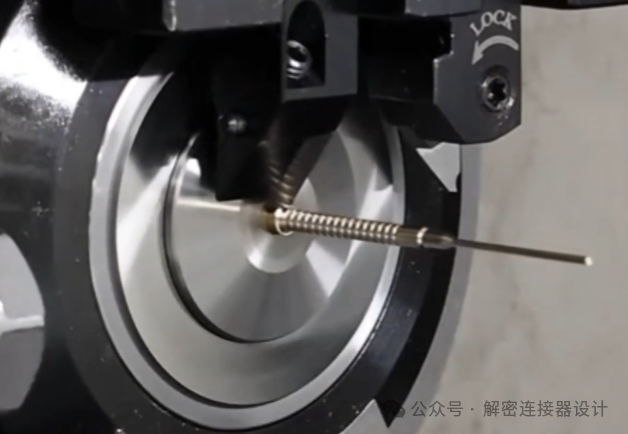

? ? 冷鐓加工是用成型模具直接將銅棒材進行物理擠壓，使材料在模具型腔內成型出對應的形狀出來，如現在很多新能源充電槍用的pin針就是用冷鐓工藝成型出來，特點是加工成本較機加工低，成型速度快，但是需要開模具，適合大批量生產。
? ? 沖壓加工是目前連接器端子使用最廣的加工方式，可以大批量進行沖壓端子，對應加工成本通常也是最低的，但是需要開精密的沖壓模具，這種精密模具的費用也不低。

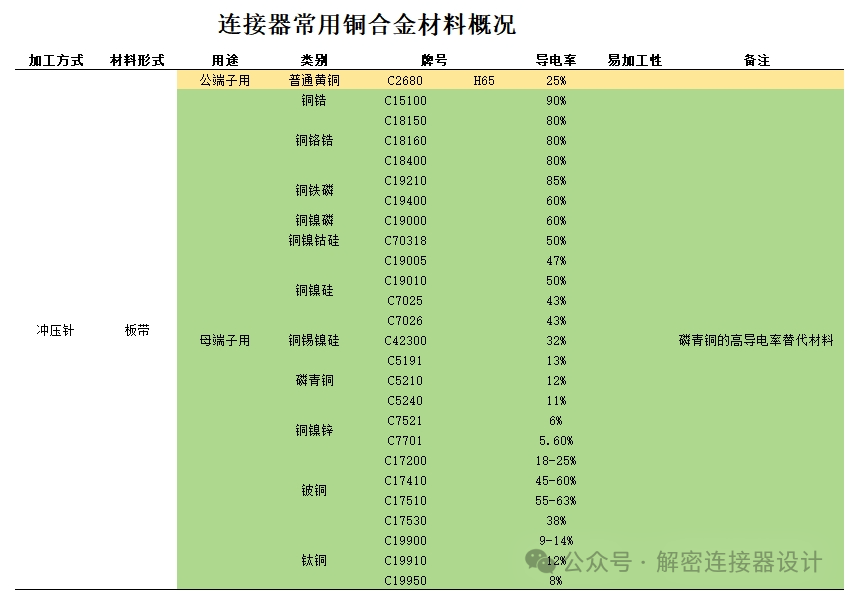

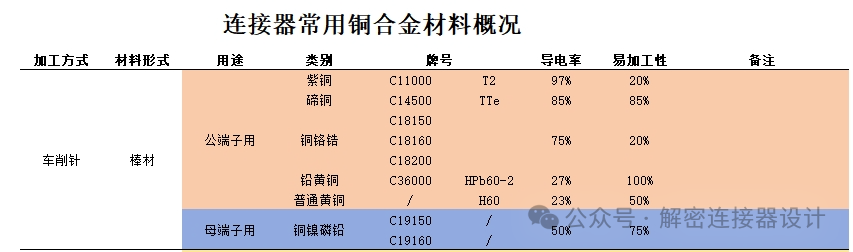

? ? 不同的連接器類型需要不同的導體材料，對應也需要不同的加工類型，下表大概整理了下按不同的加工方式，按材料導電率排序下，連接器常用的銅合金牌號，供大家在設計連接器的時候參考選擇。
? ? 連接器銅合金的選擇是一個多方位的選擇過程，通常是根據連接器的最高使用環境溫度、電流電壓工況、端接情況、設計因素等選擇容易加工的、容易獲取的、成本較低的材料。
? ? 連接器用銅合金材料，尤其是母端子用材料，有幾個關鍵參數是必須要進行綜合對比的，如導電率、導熱系數、彈性模量、抗拉強度、屈服強度、應力松弛數據、硬度、最小折彎R/T比等，實際選材是設計和選擇相互妥協和平衡的過程。
